套筒式伸縮器，它由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由V型橡膠圈來密封。

    本實用新型徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。

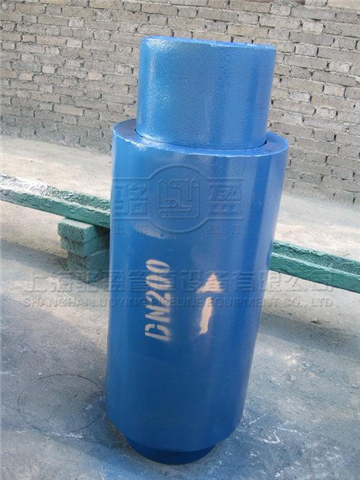

    套筒式伸縮器是依靠套筒和芯管（插管）之間的自由伸縮來補償直線管段的脹縮變化。套筒式伸縮器的優點是以較小的結構尺寸承受較大的熱伸長量，且阻力較小；缺點是需經常更換填料。套筒式伸縮器一般用于管徑大于100mm的管路上，鑄鐵套筒式伸縮器工作壓力小于1.3MPa，而鋼制的套筒伸縮器工作壓力可達1.6MPa。

    套筒式伸縮器安裝時注意事項：

    1、安裝前應檢查填料是否填滿。如未滿時應補填，壓緊。

    2、如發現管筒有銹蝕或拉伸不動現象時，應將套筒拆開清洗后再組裝，填料如已硬化應進行更換。

    3、套筒式伸縮器安裝，應根據安裝時的氣溫確定安裝長度。

    伸縮器在使用安裝的時候要注意使用條件，管道大安裝長度計算：有補償直埋的管道應在二處高固定點，一是在直管段的端部，二是在管道的分支處。長的無分支的直線管道兩補償器之間可以不設固定點，靠管道自然形成的“駐點”即可發揮固定點的作用。駐點是兩補償器之間管道的那個不動點，在管徑相同，埋深一致時，駐點與兩補償器間的距離相等。褡補償器（包括轉角處自然補償器）至固定點之間的距離不得超過管道的大安裝長度Lmax，管道大安裝長度的定義是固定點至自由端（補償器）的長度，在此長度下產生的摩擦力不得超過管道許用應力下相應的彈性力。

    上海駱盈是專業生產各類伸縮器的大型廠家擁有二十多年的經驗，在伸縮器的領域一直處于在前水平，不管是從原料的進購，生產技術，設備方面我們都是擁有無可比擬的優勢。產品的每一道工序都經過了嚴格的檢驗與檢測，產品質量值得您的信賴。
