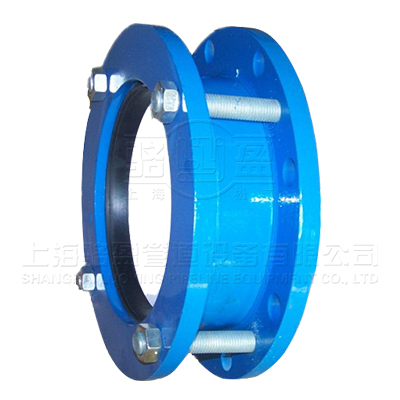

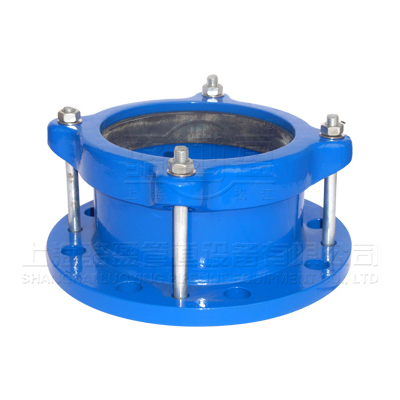

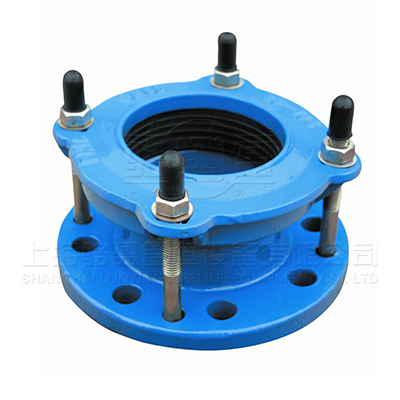

VSSJA(AF)型法蘭式松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成。它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接。連接的同時能補償管道的軸向位移，從而保護閥門等設備。 VSSJA(AF)型法蘭式松套伸縮接頭能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。保證管道的安穩運行。并且上海駱盈生產的法蘭松套伸縮接頭其材質的選擇一向是非常嚴格的，確保產品的質量。


1能夠?qū)崿F(xiàn)管道線路軸向位移的補償。
2在一定程度上降振減噪，保護管道。
3結構簡單，安裝方便，易于維護和保養。
4高品質的材料選擇是產品很基本的保障。



序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15、Q235A 、ZG230-450 、1Cr13 20
2	壓蓋Cover	1	QT400-15 、Q235A 、20、 ZG230-450 、1Cr13
3	密封圈Gasket	2	NBR、 CR 、FPM、 NR
4	螺柱Bolt	n	Q235A 、25 、1Cr18Ni9Ti
5	螺母Nut	n	Q235A 、20 、1Cr18Ni9Ti



公稱直徑Nominal Diameter DN	管子外徑External diameter of pipe DW	長度Length		法蘭連接尺寸Flange connecting dimension
				0.25Mpa			0.6Mpa			1.0Mpa
		L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-14	160	130	4-14	185	145	4-18
80	89			190	150	4-18	190	150	4-18	200	160	8-18
100	108		123	210	170		210	170		220	180
	114
125	133			240	200	8-18	240	200	8-18	250	210
	140
150	159			265	225		260	225		285	240	8-22
	168
200	219			320	280		320	280		340	295
250	273		130	375	335	12-18	375	335	12-18	395	350	12-22
300	325	130	160	440	395	12-22	440	395	12-22	445	400	12-22
350	355			490	445		490	445		505	460
	377
400	406			540	495	16-22	540	495	16-22	565	515	16-22
	426
450	457			595	550	16-22	595	550	16-22	615	565	16-26
	480
500	508			645	600	20-22	645	600	20-22	670	620	20-26
	530
600	610			755	705	20-26	100	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	860	810	24-26	895	840	24-30
800	820	220	225	975	920	24-30	975	920	24-30	1015	950	24-33
900	920			1075	1020		1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	1220			1375	1320	32-30	1405	1340	32-33	1455	1380	32-40
1400	1420		270	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	1620			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	1820			1990	1930	44-30	2045	1970	44-40	2115	2020	44-48
2000	2020			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
2200	2220		275	2405	2340	52-33	2475	2390	52-42	2550	2440	52-56
2400	2420			2605	2540	56-33	2685	2600	56-42	2760	2650	60-56
2600	2620	240	300	2805	2740	60-33	290S	2810	60-48	2960	2850	60-56
2800	2820			3030	2960	64-36	3115	3020	64-48	3180	3070	64-56
3000	3020			3230	3160	68-36	3315	3220	68-48	3405	3290	68-60
3200	3220			3430	3360	72-36	3525	3430	72-48
3400	3420			3630	3560	76-36	3735	3640	76-48
3600	3620			3840	3770	80-36	3970	3860	80-56
3800	3820			4045	3970	80-39
4000	4020			4245	4170	84-39
注
